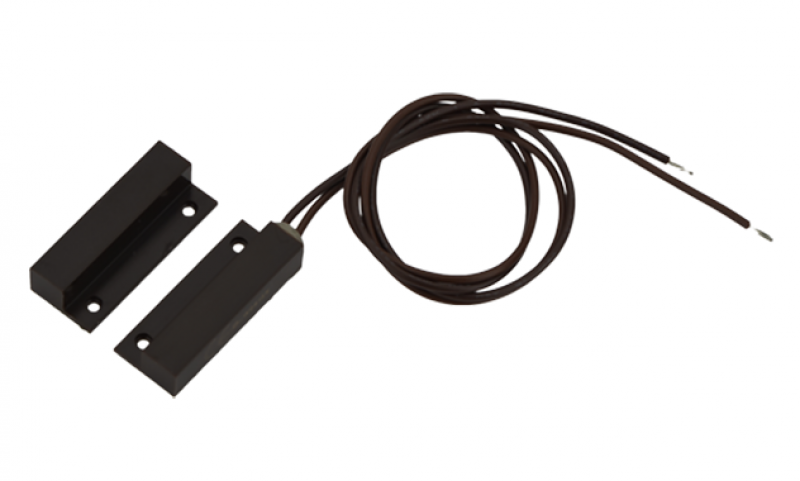

Magnetni kontakt ISN-CFM-102 je idealna zaščita pred vdorom nepooblaščene osebe v zaščiten objekt. Deluje na osnovi magnetnega polja in je namenjen zaznavanju stanja odprtja ali zaprtja vrat ali oken.

Komponente:
Magnet: Nameščen na premičnem delu, kot so vrata ali okna.
Reed stikalo (kontakt): Nahaja se v nepremičnem delu, kot je okvir vrat ali oken.

Načelo delovanja:
Ko sta magnet in stikalo poravnana: Magnetno polje vzdržuje reed stikalo v zaprtem stanju (vezje je sklenjeno).
Ko se vrata ali okno odprejo: Magnet se odmakne od reed stikala, magnetno polje izgine, stikalo se odpre (vezje se prekine).

Varnostni sistem:
Magnetni kontakt je priključen na alarmni sistem.
Ko stikalo zazna prekinitev, sistem sproži opozorilo (npr. alarm, obvestilo).

Uporaba:
Namestitev na vrata, okna, lopute ali druge premikajoče se dele, ki jih želite nadzorovati.
Pogosto se uporablja v poslovnih in stanovanjskih varnostnih sistemih za zaznavanje vlomov.

Prednosti:
Zanesljivost: Brez premikajočih se delov, zato je obraba minimalna.
Preprosta namestitev: Ustreza različnim materialom in površinam.
Nizka poraba energije: Priključen je na varnostni sistem z minimalno porabo toka.


Tehnične specifikacije:
- Tip naprave: Magnetni kontakt za varovanje vrat in oken
- Načelo delovanja: Detekcija odprtja/zaprtja na osnovi magnetnega polja
- Tip montaže: Površinska montaža (primerno za različne vrste površin)
- Material ohišja: Trpežna ABS plastika
- Dimenzije kontakta: 7,62 mm x 33,78 mm x 13,46 mm
- Barva: Rjava
- Maksimalna razdalja kontakta: Do 25 mm
- Električne lastnosti:
•    Maksimalni tok: 100 mA
•    Maksimalna napetost: 30 V DC
- Delovni temperaturni razpon: Od -40 °C do +70 °C
- Dolžina priključnih žic: 46 cm
- Tip priključnih žic: 0.8 mm, 22 AWG, 7 nitk
- Konfiguracija stikala: Enopolni enometni (SPST)
- Največja kontaktna upornost: 150 μΩ (mikro-ohmov)
- Minimalna prebojna napetost: 250 V DC
- Izolacijska upornost: 10¹⁰ Ω
- Elektrostatična kapacitivnost: 0.3 pF
