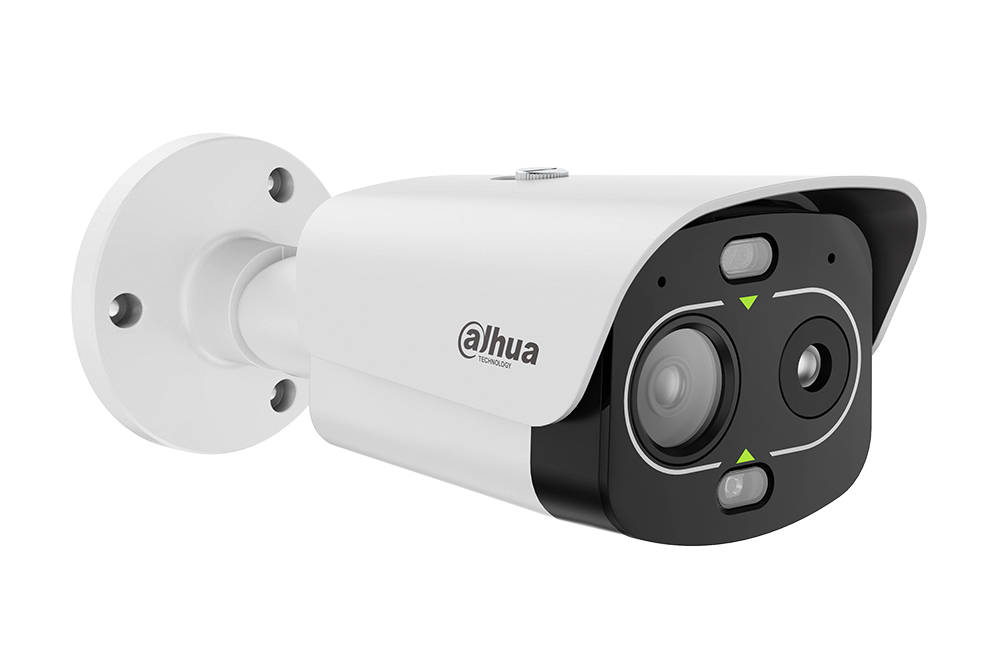

Dahua DHI-TPC-BF1241-V1 je IP kamera serije Eureka, ki združuje termalni senzor ločljivosti 256 × 192 z objektivom 3,5 mm in optični senzor ločljivosti 4 MP z objektivom 4 mm. Omogoča zaznavanje toplote oziroma požara, merjenje temperature, IVS z razvrščanjem ljudi in vozil ter zaznavanje kajenja, telefoniranja in dima. Podpira združevanje termalne in običajne slike, vgrajena mikrofona ter zvočno in svetlobno opozarjanje pa dopolnjujejo nadzorne funkcije. Primerna je za nadzor tovarn, parkirišč, stanovanjskih objektov in drugih manjših do srednje velikih območij.
Termalni kanal
– Vrsta detektorja: nehlajeni termalni detektor iz vanadijevega oksida
– Največja ločljivost senzorja: 256 × 192
– Razmik slikovnih pik: 12 μm
– Spektralno območje: 8–14 μm
– Termična občutljivost NETD: ≤ 25 mK pri F1.0
– Goriščna razdalja objektiva: 3,5 mm
– Vodoravni vidni kot: 50,6°
– Navpični vidni kot: 37,8°
– Najmanjša razdalja ostrenja: 0,5 m
– Zaslonka: F1.0
– Digitalno izboljšanje podrobnosti DDE: da
– Digitalna povečava: 16 stopenj
– Samodejno upravljanje ojačenja AGC: samodejno, ročno
– Zmanjševanje šuma: 2D NR, 3D NR
– Obračanje slike: 0°, 90°, 180°, 270°
– Barvne palete: 18; White Hot, Black Hot, Fusion, Rainbow, Golden Autumn, Midday, Iron Red, Amber, Jade, Sunset, Icefire, Painting, Pomegranate, Emerald, Spring, Summer, Autumn, Winter
– Združevanje termalne in običajne slike: da, privzeto izključeno
Optični kanal
– Slikovni senzor: 1/1.8" CMOS s progresivnim skeniranjem
– Največja ločljivost: 2688 × 1520
– Ločljivost senzorja: 4 MP
– Čas elektronskega zaklopa: 1/30.000 s do 1 s
– Najmanjša osvetlitev za barvno sliko: 0,05 lux
– Najmanjša osvetlitev za črno-belo sliko: 0,005 lux
– Najmanjša osvetlitev z vključeno IR-osvetlitvijo: 0 lux
– Doseg IR-osvetlitve: do 30 m
– Doseg tople osvetlitve: do 30 m
– Upravljanje osvetlitve: samodejno, ročno
– Goriščna razdalja objektiva: 4 mm
– Zaslonka: F1.6
– Vodoravni vidni kot: 88°
– Navpični vidni kot: 49,9°
– Ostrenje: fiksno
– Najmanjša razdalja ostrenja: 1 m
– Način dan/noč: samodejno z ICR, barvno, črno-belo
– Kompenzacija osvetlitve ozadja BLC: da
– Širok dinamični razpon WDR: 120 dB
– Kompenzacija močne svetlobe HLC: da
– Nastavitev beline: samodejno, ročno, notranji prostor, zunanji prostor, samodejno sledenje, ulična svetilka, naravna svetloba
– Upravljanje ojačenja AGC: samodejno, ročno
– Zmanjševanje šuma: 2D NR, 3D NR
– Razmerje signal/šum: ≥ 55 dB
– Obračanje slike: 0°, 90°, 180°, 270°
Inteligentne funkcije
– IVS: zaznavanje prečkanja črte in vdora v območje z zaznavanjem vstopa, izstopa ali pojavitve ljudi in vozil
– Število pravil IVS: skupaj 10, razporejenih v največ 5 skupin z 2 praviloma na skupino
– Zaznavanje toplote oziroma požara: da, z alarmiranjem
– Sledenje hladnim in vročim točkam: da
– Razvrščanje ljudi in vozil: da
– Zaznavanje kajenja: da
– Zaznavanje telefoniranja: da
– Zaznavanje dima: da
– Napredni AI-modeli: Xinghan Large Scale AI Models za zmanjšanje lažnih alarmov
Merjenje temperature
– Merilno območje: –20 do +150 °C
– Natančnost merjenja: ±8 °C ali ±8 %, upošteva se večja vrednost
– Temperatura okolice za merjenje temperature: –20 do +50 °C
Video in zvok
– Video kompresija: H.265, H.264, H.264H, MJPEG
– Ločljivosti glavnega termalnega toka: 1280 × 960, 1024 × 768, 640 × 480, 256 × 192
– Privzeta ločljivost glavnega termalnega toka: 1280 × 960
– Ločljivosti pomožnega termalnega toka: 640 × 480, 256 × 192
– Privzeta ločljivost pomožnega termalnega toka: 256 × 192
– Ločljivosti glavnega optičnega toka: 2688 × 1520, 1920 × 1080, 1280 × 720, 704 × 576
– Privzeta ločljivost glavnega optičnega toka: 2688 × 1520
– Ločljivosti pomožnega optičnega toka: 1280 × 720, 704 × 576, 352 × 288
– Privzeta ločljivost pomožnega optičnega toka: 352 × 288
– Hitrost termalnega videa pri 50 Hz: glavni in pomožni tok 1–25 fps; privzeto glavni tok 25 fps in pomožni tok 15 fps
– Hitrost optičnega videa pri 50 Hz: glavni in pomožni tok 1–25 fps; privzeto glavni tok 25 fps in pomožni tok 15 fps
– Hitrost termalnega videa pri 60 Hz: glavni in pomožni tok 1–30 fps; privzeto glavni tok 25 fps in pomožni tok 15 fps
– Hitrost optičnega videa pri 60 Hz: glavni in pomožni tok 1–30 fps; privzeto glavni tok 25 fps in pomožni tok 15 fps
– Vgrajena mikrofona: 2
– Zvočna kompresija: G.711a, G.711mu, PCM, AAC
Izhodna ločljivost termalnega videa do 1280 × 960 ne spreminja izvorne ločljivosti termalnega senzorja, ki znaša 256 × 192.
Omrežje
– Omrežni protokoli: HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPoE, IPv4/IPv6, SNMP, QoS, UPnP, NTP, Multicast, SFTP, 802.1x
– Lokalno shranjevanje: kartica microSD do 256 GB
– Povezovanje z drugimi sistemi: ONVIF, CGI, Dahua SDK
– Podprti brskalniki: Internet Explorer 11 ali novejši, vključno z brskalniki na osnovi jedra IE; Chrome 65 ali novejši; Firefox 65 ali novejši
– Število uporabnikov oziroma odjemalcev: 12
– Varnost: avtentikacija z uporabniškim imenom in geslom, vezava naslova MAC, HTTPS, IEEE 802.1x in nadzor omrežnega dostopa
Priključki in alarmiranje
– Omrežni priključek: 1 × RJ45, 10/100 Base-T
– Zvočni vhod: 1
– Zvočni izhod: 1
– Alarmna vhoda: 2
– Alarmna izhoda: 2
– RS-485: 1 par priključkov
– Lokalno zvočno opozarjanje: da
– Svetlobno opozarjanje: bela svetloba ter rdeča in modra opozorilna svetloba
Napajanje
– Napajanje: 12 V DC (±20 %) do 24 V DC ali PoE (IEEE 802.3af)
– Osnovna poraba pri 12 V DC: < 5,3 W z izključenimi osvetlitvijo, zvočnikom, rdečo in modro opozorilno svetlobo ter napajalnim izhodom
– Osnovna poraba pri PoE: 6,5 W, brez funkcije napajalnega izhoda
– Največja poraba pri 12 V DC: < 12 W z vključenimi osvetlitvijo, zvočnikom, rdečo in modro opozorilno svetlobo ter napajalnim izhodom
– Največja poraba pri PoE: 11,5 W, brez funkcije napajalnega izhoda
– Napajalni izhod: 12 V DC, največ 0,15 A; na voljo samo pri enosmernem napajanju kamere, pri PoE ni podprt
Delovni pogoji in zaščita
– Delovna temperatura kamere: –40 do +65 °C
– Temperatura shranjevanja: –40 do +70 °C
– Delovna vlažnost: ≤ 95 %
– Zaščita pred prahom in vodo: IP67
– Odpornost ohišja proti udarcem: IK10
– Protikorozijski premaz: preizkus z nevtralno solno meglo v trajanju 240 ur
– Stopnja protikorozijske zaščite: osnovna, za splošno uporabo v okoljih brez posebnih zahtev glede protikorozijske zaščite
Fizične lastnosti
– Dimenzije kamere: 233 × 97,6 × 99,8 mm, dolžina × širina × višina
– Dimenzije embalaže: 337 × 146 × 136 mm, dolžina × širina × višina
– Neto masa: ≤ 1,1 kg
– Bruto masa: ≤ 1,4 kg
Zaznavanje toplote in požara
– Največja razdalja zaznavanja: do 45 m
– Število zaznavnih požarnih točk: do 16
– Pogoji meritve dosega: cilj velikosti 0,2 × 0,2 m, temperatura okolice 23 °C in relativna vlažnost pod 60 %
Navedeni doseg je orientacijski in je odvisen od velikosti cilja, atmosferskih razmer ter mesta namestitve.
Razdalje zaznavanja IVS
– Zaznavanje ljudi v običajnem načinu: do 35 m
– Zaznavanje ljudi z velikimi AI-modeli: do 45,5 m
– Zaznavanje vozil v običajnem načinu: do 105 m
– Referenčna velikost osebe: 1,8 × 0,5 m
– Referenčna velikost vozila: 4 × 1,4 m
– Pogoji meritve: temperatura okolice 23 °C in relativna vlažnost pod 60 %
Običajni način je namenjen krajšim razdaljam in razvrščanju ljudi, vozil ter manjših ciljev. Dosegi so orientacijski in so odvisni od dejanskih pogojev namestitve.
Termalne razdalje DRI
– Zaznavanje vozila: 447 m
– Zaznavanje osebe: 146 m
– Prepoznavanje vozila: 112 m
– Prepoznavanje osebe: 36 m
– Identifikacija vozila: 56 m
– Identifikacija osebe: 18 m
DRI predstavlja teoretične razdalje razločevanja ciljev na termalni sliki. Zaznavanje pomeni ugotovitev prisotnosti objekta, prepoznavanje razvrstitev med ljudi ali vozila, identifikacija pa podrobnejšo razvrstitev glede na značilnosti. Ne pomeni ugotavljanja identitete osebe. Za doseg samodejnih inteligentnih funkcij veljajo razdalje IVS.
Napajalnik je potrebno dokupiti.
